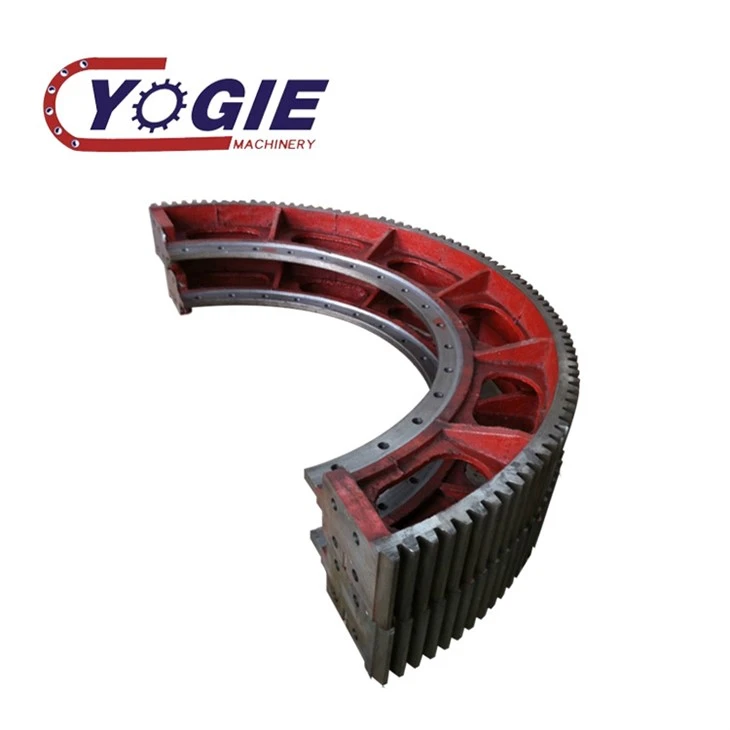

대형 다중 세그먼트 둘레 기어

대형 다중 세그먼트 거스 기어는 회전식 가마 및 볼밀과 같은 중장비에 사용되는 분할 링 기어입니다. 해당 세그먼트는 운송 및 유지 관리를 더 쉽게 만듭니다. 모듈식 수리 가능성으로 인해 비용이 절감되며 정밀한 회전 운동이 필요한 산업 응용 분야에 사용됩니다.

문의 보내기

설명

제품 설명

대형 다중 세그먼트 거스 기어는 모듈식 설계를 채택하여 초대형 직경 및 초중량 작동 조건의 제조 및 설치 요구사항에 맞게 조정됩니다.- 그 구조는 기어 링 본체를 세그먼트로 정밀하게 나누며, 각 세그먼트에는 위치 결정 핀과 고강도-연결 구조가 있습니다. 조립 후에는 전체 기어 링에 대한 정밀한 폐쇄형{5}}루프 설계를 달성하여 가공 가능성과 조립 편의성의 균형을 유지합니다. 이 제품의 장점은 단일 세그먼트 기어 링의 운송 및 호이스팅 제한을 극복하고, 초대형 공작물의 가공 난이도와 비용을 줄이고, -전체 분해 없이 현장 설치, 시운전, 후속 부분 유지보수 및 교체를 용이하게 한다는 것입니다. 이 구조는 풍력 발전, 광산 기계 등 중장비의 고부하, 고정밀 전송 요구 사항에 적응할 수 있으며 구조적 유연성과 작동 신뢰성을 결합하여 대규모 전송 시스템의 핵심 구성 요소 중 하나가 됩니다.-

제품 쇼

girth-gear-segments

지금 연락하세요

대형 다중 세그먼트 거스 기어의 특징

large multiple segmented girth gear

분할된 디자인:거스 기어는 여러 부분으로 나누어져 있어 운반, 설치 및 유지 관리가 더 쉽습니다. 이는 단일 부품으로 취급하기 어려울 수 있는 대형 기어의 경우 특히 중요합니다.

모듈성:세그먼트 거스 기어는 모듈식으로 설계되어 손상되거나 마모된 경우 전체 기어를 교체하는 대신 개별 세그먼트를 교체할 수 있습니다. 이를 통해 유지보수 및 교체 비용을 절감할 수 있습니다.

정밀한 치아 가공:각 기어 톱니는 짝을 이루는 피니언 기어와의 올바른 결합을 보장하기 위해 정밀하게 가공됩니다. 이러한 정밀도는 기계의 원활하고 효율적인 작동에 매우 중요합니다.

대형 다중 세그먼트 거스 기어의 기계 가공

girth-gear-segments-processing

대형 세그먼트 기어 링의 가공은 단조를 기반으로 합니다. 먼저, 고강도-강도 합금강 잉곳이 단조됩니다. 고온- 단조는 금속 구조를 치밀하게 만들어 기어 링의 전반적인 강도와 인성을 향상시키고 후속 가공을 위한 견고한 소재 기반을 마련합니다. 단조 후 분할된 기어 링의 결합 표면을 밀링하여 결합 표면의 평탄도와 거칠기를 정밀하게 보장하고 각 세그먼트를 결합할 때 피팅 정확도를 보장합니다. 그런 다음 열처리를 수행하여 담금질 및 고온 템퍼링을 통해 입자를 미세화하여 기어 링에 균일하고 포괄적인 기계적 특성을 부여합니다.

열처리 후 기어 링은 회전 단계에 들어갑니다. 대형 CNC 선반을 사용하여 기어 링의 내부 구멍, 외부 원 및 끝면을 정밀하게 선삭하고 기준 표면의 정확성을 보장하기 위해 치수 및 기하학적 공차를 엄격하게 제어합니다. 다음으로 기어 링 사양 및 정밀도 요구 사항에 따라 톱니 프로파일을 가공하기 위해 밀링 또는 호빙을 선택합니다. 호빙은 고정밀-치형 가공에 적합하여 균일한 치형 피치를 보장하는 반면, 밀링은 복잡한 치형 프로파일이나 대형-모듈 기어 링 가공에 적합하여 치형 형상을 효율적으로 완성합니다.

치형이 가공된 후 치면은 표면 경화 처리됩니다. 고주파- 유도 가열은 치면의 높은 경도와 내마모성을 달성하는 동시에 치형 코어의 인성을 유지하여 사용 중 치면 마모 또는 균열을 방지하는 데 사용됩니다. 마지막으로 기어 링의 플랜지에 연결 구멍을 뚫기 위해 드릴링을 수행하여 구멍 직경과 위치 정확도가 조립 요구 사항을 충족하는지 확인합니다. 모든 프로세스는 밀접하게 연결되어 궁극적으로 사용 요구 사항을 충족하는 대형 분할 기어 링을 형성합니다.

애플리케이션

대형 세그먼트 거스 기어는 다양한 용도로 사용됩니다. 시멘트, 석회 생산 및 광물 처리 시 회전 가마에서 재료를 열처리하는 데 사용됩니다. 광산 업계의 볼 밀 및 튜브 밀에서 재료를 분쇄하기 위해 롤러의 회전을 구동합니다. 롤러를 구동하여 사탕수수를 눌러 설탕 공장에서 주스를 추출합니다. 제지 공장의 종이 건조 및 펄프 가공 장비에 적응합니다. 제철소의 강철 국자 및 용광로와 같은 장비의 회전을 지원합니다. 화학 공장의 대형 회전 용기에서 화학 물질을 혼합하고 교반하는 데에도 사용할 수 있습니다.
