CNC 갠트리 밀링 머신

CNC 갠트리 밀링 머신은 갠트리-스타일 프레임(공작물에 걸쳐 있는 브리지-와 같은 구조)을 갖춘 컴퓨터 수치 제어(CNC) 가공 도구입니다. 크고 무겁거나 크기가 큰 공작물(예: 항공우주 부품, 금형 베이스, 구조 부품)의 정밀 밀링, 드릴링, 보링 및 절단을 위해 설계되었습니다.

문의 보내기

설명

제품 설명

CNC 갠트리 밀링 머신은 제조 및 가공 산업에 사용되는 특수 유형의 밀링 머신입니다. 높은 정밀도와 정밀도가 요구되는 대형 공작물이나 부품의 정밀 가공을 위해 설계되었습니다. 이 기계는 기계의 폭에 걸쳐 밀링 헤드나 스핀들을 고정하는 고정 수평 빔(갠트리라고도 함)을 갖고 있기 때문에 "고정 빔" 갠트리 밀링 기계라고 합니다. 고정 빔 CNC 컨트롤러 시스템은 일반적인 선반 공작 기계로는 가공하기 어렵거나 생산 품질을 보장하기 어려운 복잡한 비표준 고정밀 공작물을 가공하기 위한 갠트리 보링 밀링 가공 센터입니다. 밀링, 보링, 드릴링 및 태핑 결합과 같은 다중{4}}절차 공작물; 측정이 어려운 하우징이나 박스형 부품을 가공하거나 피드나 박스형상을 제어하는 데 사용됩니다.

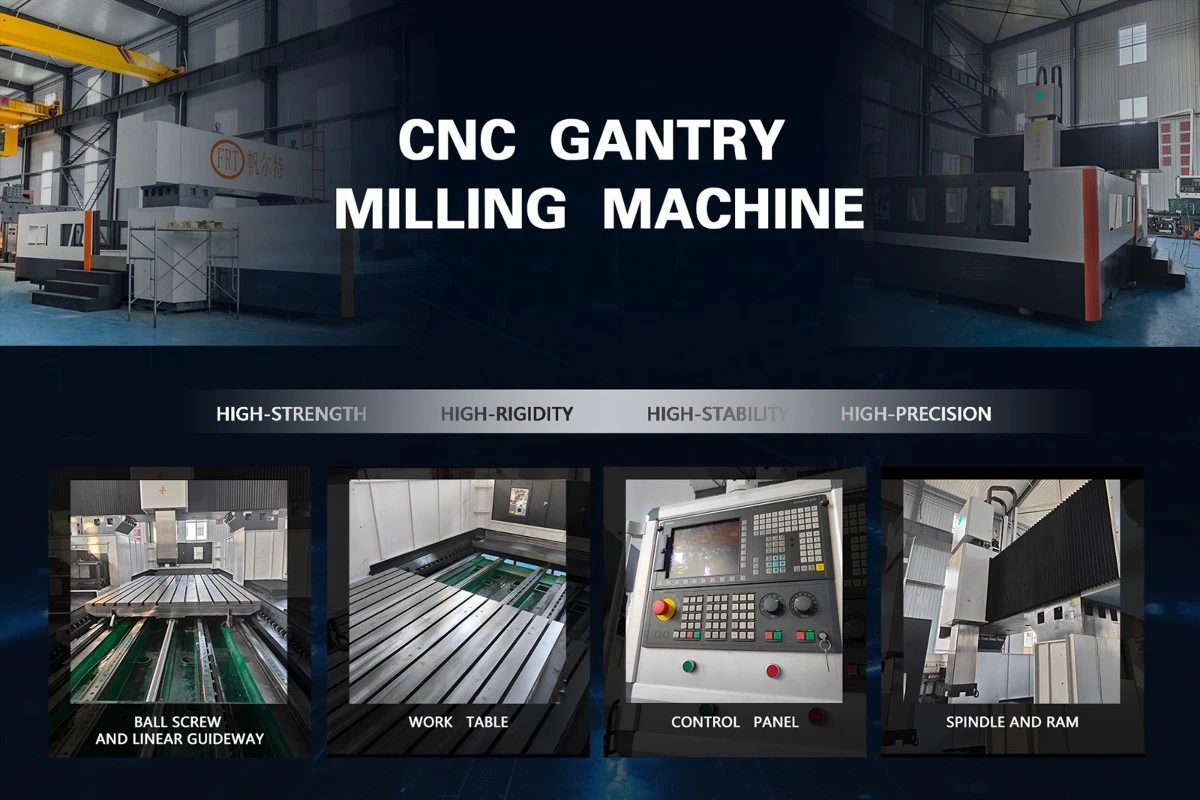

CNC 갠트리 밀린 기계의 제품 전시

fixed beam cnc gantry milling machine

product-900-600

지금 연락하세요

옵션

right-angle-milling-head-and-rotary-table

주요 매개변수

기술 사양		FRT-3018	FRT-4022	FRT-6035
여행하다
작업대 이동(X/Y/Z)	mm	3000/1800/1000	4000/2200/1000	6000/3500/1200
스핀들 표면에서 작업대까지의 거리	mm	0-1200	0-1400	0-1600
철도 방식	선형 가이드 레일 2개, 경화 레일 1개
작업대
테이블 크기	mm	3000x1500	4000x1800	6000x2500
작업대의 최대 적재 용량	T	7	12	20
스플린들
스핀들 테이퍼(모델 슬리브 직경)	mm	BT50/155	BT50/190	BT50/190
스핀들 속도	rpm	6000	6000	6000

주요 용도

what-can-gantry-mill-process

1. 일반 선반 공작 기계로는 가공이 거의 불가능한 복잡한 비표준 고정밀 공작물을 가공하거나 생산 품질을 보장합니다.

2. 밀링 보링 드릴링 및 태핑 결합과 같은 여러-공정 작업물을 처리합니다.

3. 측정이 어려운 하우징이나 상자 모양 부품을 가공하고 피드 또는 상자 모양을 제어합니다.

CNC 갠트리 밀링 머신의 주요 부품

CNC 갠트리 밀링 머신의 주요 구성 요소는 갠트리 프레임, 베드 및 작업대와 같은 주요 주조 구조를 포함하여 고정밀 주조를 기반으로 합니다.{0}} 고품질의 주철로 제작되고 노후화되어 전반적인 강성과 안정성을 보장하며 절단 진동으로 인한 정밀도 편차를 방지합니다. 전송 시스템은 서보 모터, 볼 스크류, 선형 가이드 및 기어박스로 구성되어-각 축의 고정밀 이송 및 위치 결정을 달성하며, 정밀 전송 구성 요소는 모션 정확도를 보장합니다. 전기 시스템은 CNC 시스템을 제어 센터로 사용하여 PLC, 드라이버, 조작 패널 및 다양한 센서를 통합하여 명령 해석 및 장비 작동 상태 모니터링을 담당합니다. 유압 시스템은 유압 펌프, 실린더, 릴리프 밸브를 통해 클램핑 및 인덱싱 동력을 제공하여 안정적인 유압 출력을 유지합니다. 냉각 시스템에는 냉각 펌프, 라디에이터, 노즐이 장착되어 절삭 영역의 열을 실시간으로 제거하여 공작물과 공구의 과열 및 변형을 방지합니다. 윤활 시스템은 자동 오일 공급 장치를 사용하여 가이드 및 리드 스크류와 같은 움직이는 부품에 윤활유를 지속적으로 공급하여 마모를 줄이고 동작의 부드러움을 향상시킵니다. 칩 제거 시스템은 칩 컨베이어와 칩 수집 상자를 통해 처리 폐기물을 신속하게 청소하여 칩 축적이 처리 흐름과 정확성에 영향을 미치는 것을 방지합니다. 다양한 시스템이 함께 작동하여 완전한 CNC 갠트리 밀링 작업 시스템을 형성합니다.
