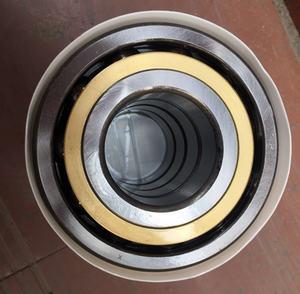

각도 접촉 베어링 소개
앵귤러 콘택트 볼 베어링은 주로 큰 단방향 축 방향 하중을 견뎌냅니다. 접촉각이 클수록 하중 용량이 커집니다. 케이지의 재질은 강판, 황동 또는 엔지니어링 플라스틱이며 성형 방법은 스탬핑 또는 선삭입니다. 베어링 유형 또는 사용 조건에 따라 선택됩니다. 다른 예로는 결합 된 앵귤러 콘택트 볼 베어링, 2 열 앵귤러 콘택트 볼 베어링 및 4 점 접촉 볼 베어링이 있습니다.
앵귤러 컨택트 볼 베어링은 레이디 얼 하중과 축 하중을 모두 지원할 수 있습니다. 더 빠른 속도로 작동 할 수 있습니다. 접촉각이 클수록 축 방향 하중 용량이 높아집니다. 고정밀 및 고속 베어링은 일반적으로 15 도의 접촉각을 채택합니다. 축력 하에서 접촉각이 증가합니다. 단일 행 앵귤러 컨택트 볼 베어링은 한 방향으로 만 축 방향 하중을 견딜 수 있으며 반경 방향 하중을 베어링 할 때 추가적인 축 방향 힘을 발생시킵니다. 그리고 한 방향으로 만 샤프트 또는 하우징의 축 방향 변위를 제한 할 수 있습니다. 쌍으로 설치된 경우 한 쌍의 베어링의 외부 링은 반대입니다. 즉, 넓은 끝면은 넓은 끝면과 반대이고, 좁은 끝면은 좁은 끝면과 반대입니다. 이는 추가적인 축력을 방지하고 샤프트 또는 하우징을 양방향으로 축 방향 간극으로 제한합니다.
앵귤러 콘택트 볼 베어링은 수평 축에서 내부 및 외부 레이스의 상대 변위로 인해 동일한 시간 결합 하중에서 반경 방향 및 축 하중을 견딜 수 있습니다 (단일 앵귤러 콘택트 볼 베어링은 한 방향으로 만 축 하중을 견딜 수 있음) 따라서 일반적으로 쌍으로 설치됩니다. 케이지의 재질은 베어링 종류와 사용 조건에 따라 황동, 합성 수지 등이 있습니다.
